Подключение датчика SHT3x к IQHA Weather Station

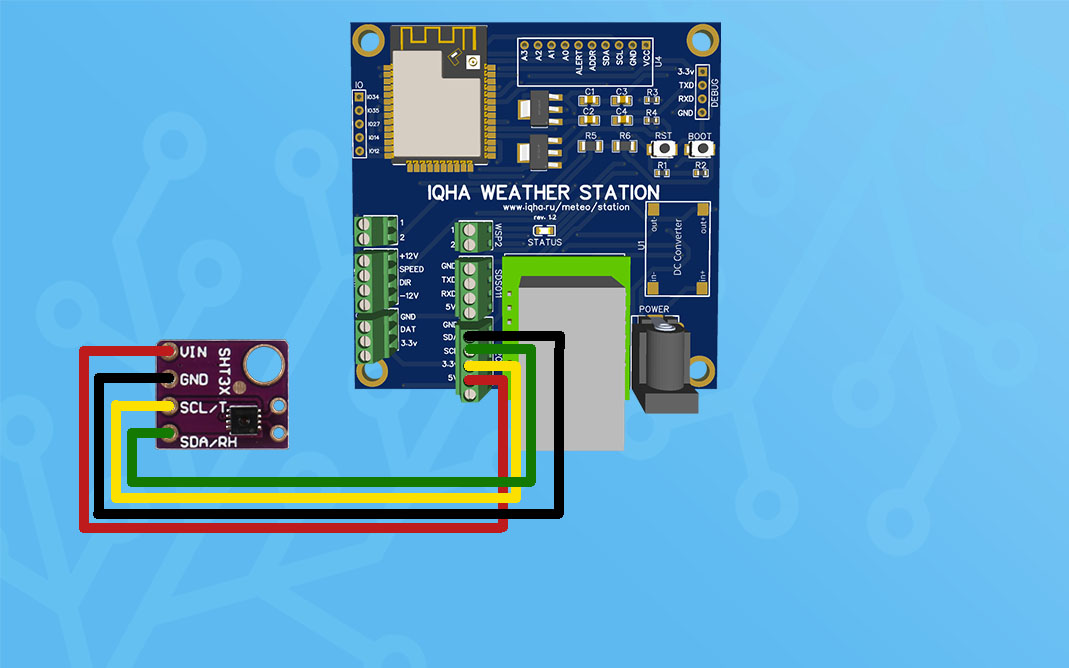

Подключение датчика SHT3x к IQHA Weather Station осуществляется через i2c шину в следующей последовательности:

VIN с датчика на 3.3v контроллера
GND с датчика на GND контроллера
SCL с датчика на SCL контроллера
SDA с датчика на SDA контроллера

Обращаем Ваше внимание, что i2c шина является универсальной и к ней может подключаться несколько разных датчиков или модульных устройств.

Выполняйте все работы по подключению датчиков только при отключенном контроллере, а так же перед включением еще раз перепроверьте правильность подключенных устройств.

Подключение датчика SHT3x к IQHA Weather Station
