Подключение датчика радиации Radsens к IQHA Weather Station

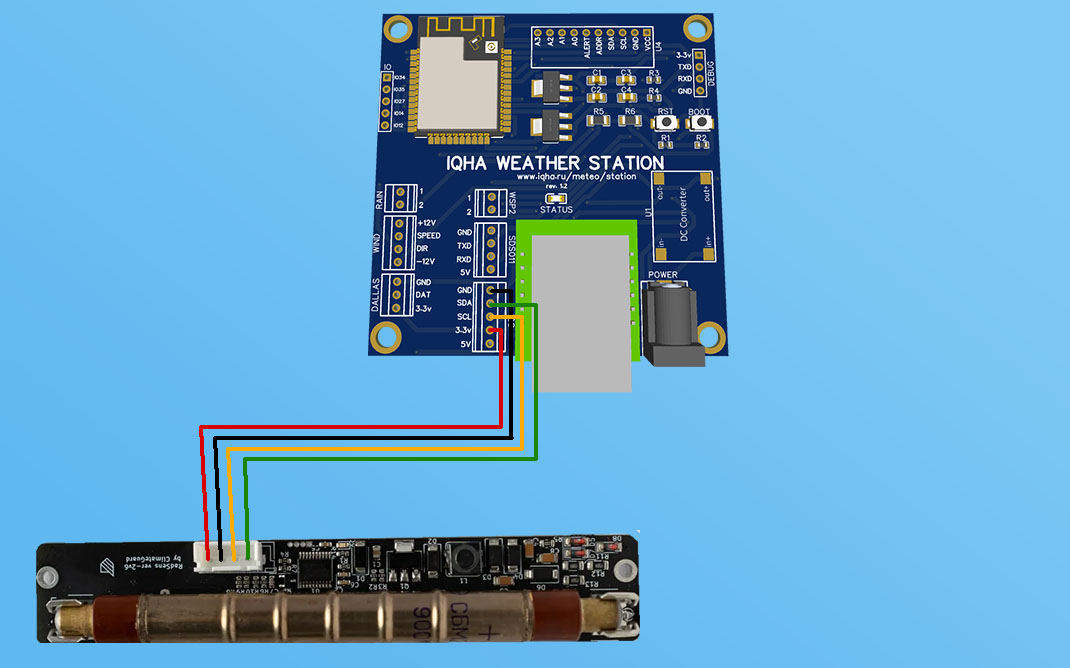

Подключение датчика RadSens к IQHA Weather Station осуществляется через i2c шину в следующей последовательности (обязательно проверьте последовательность выводов на обратной стороне платы RadSens):

3v3 с датчика на 3v3 контроллера
GND с датчика на GND контроллера
SDA с датчика на SDA контроллера
SCL с датчика на SCL контроллера

Обращаем Ваше внимание, что i2c шина является универсальной и к ней может подключаться несколько разных датчиков или модульных устройств.

Выполняйте все работы по подключению датчиков только при отключенном контроллере, а так же перед включением еще раз перепроверьте правильность подключенных устройств.
