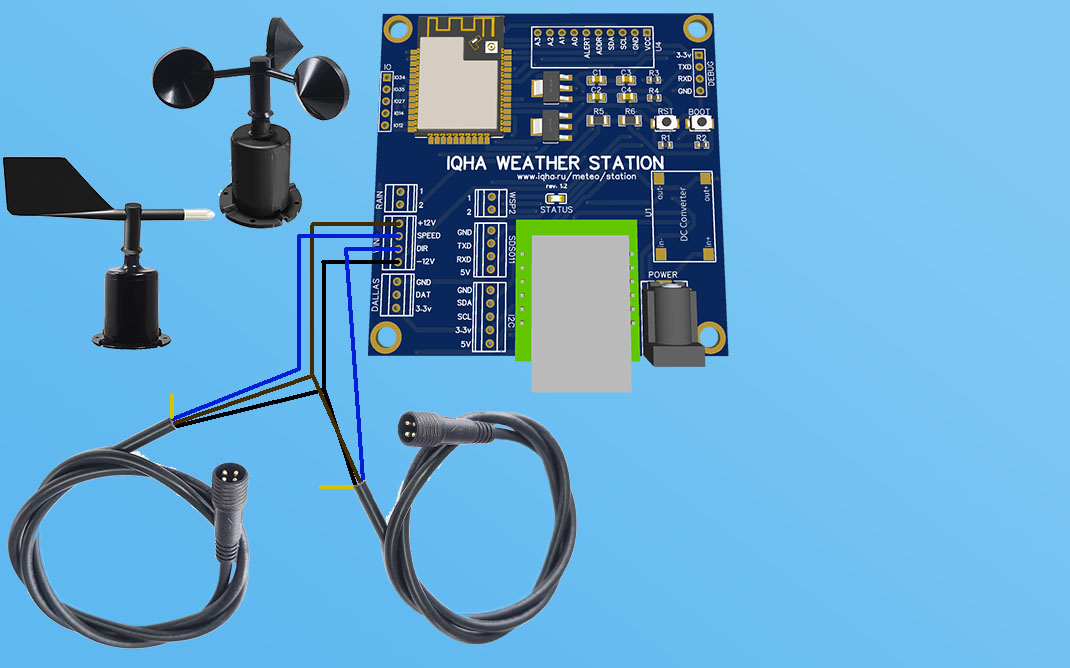

Подключение датчика UICPAL 0-5v KIT к IQHA Weather Station осуществляется через разъем WIND в следующей последовательности:
- +12v (как правило коричневый) на +12v контроллера
- -12v (как правило черный) с датчика на -12v контроллера
- Провод данных (как правило синий) с датчика на WIND или DIR контроллера (WIND это датчик скорости ветра, DIR это датчик направления ветра)
Перед подключением обязательно проверьте сигнальный провод, для этого коричневый провод подключите на +12v разъема wind контроллера, а черный на -12 вольт разъема wind. Подключите провод к датчику скорости ветра и подайте на контроллер питание. Далее покрутите датчик скорости ветра и замерьте напряжение мультиметром между синим проводом и разъемом WIND -12V - в момент кручения оно должно быть положительное в диапазоне до 5 вольт, в стоячем положении 0 вольт. (допускается небольшая погрешность), если все верно то синий провод и является сигнальным, если нет проведите ту же операцию с желтым проводом.
Так же Вам необходимо провести юстировку датчика направления ветра, для этого замерьте напряжение между сигнальным проводом датчика направления ветра и разъемом WIND -12v при направлении на север напряжение должно быть равно 0, сделайте пометку на корпусе и в дальнейшем установите датчик направления ветра - пометкой строго на север.
