Подключение датчика качества воздуха SDS011 к IQHA Weather Station

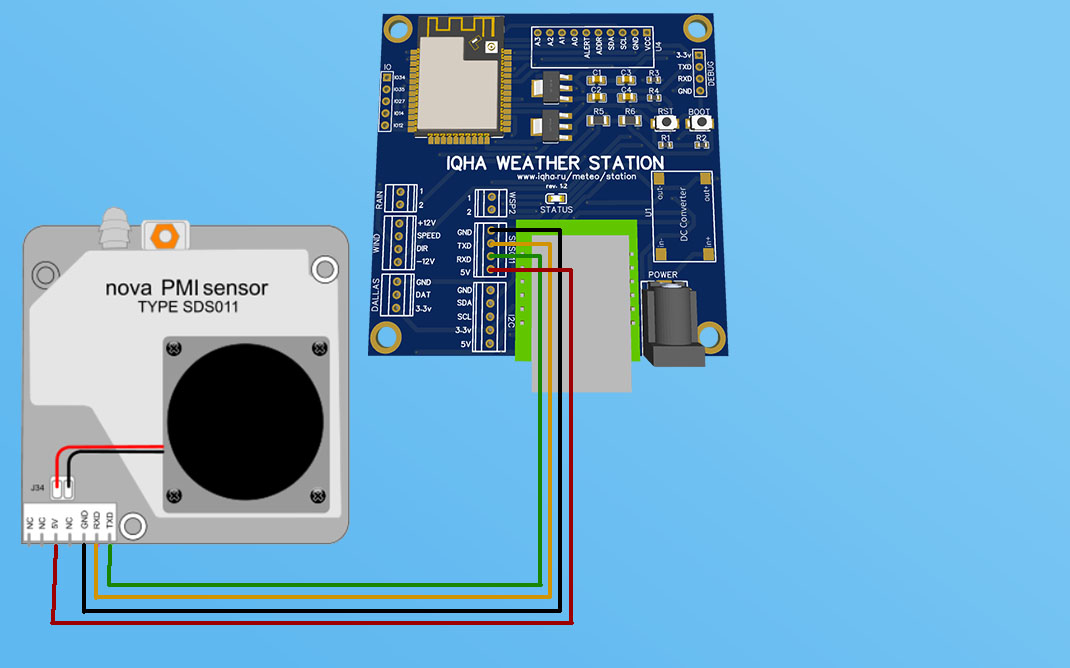

Подключение датчика SDS011 к IQHA Weather Station осуществляется через разъем SDS011 в следующей последовательности:

5V с датчика на5V контроллера
GND с датчика на GND контроллера
RXD с датчика на TXD контроллера
TXD с датчика на RXD контроллера

Обратите внимание, если Вы подключили датчик а показания с него не передаются поменяйте местами провода которые идут на TXD и RXD

Выполняйте все работы по подключению датчиков только при отключенном контроллере, а так же перед включением еще раз перепроверьте правильность подключенных устройств.
