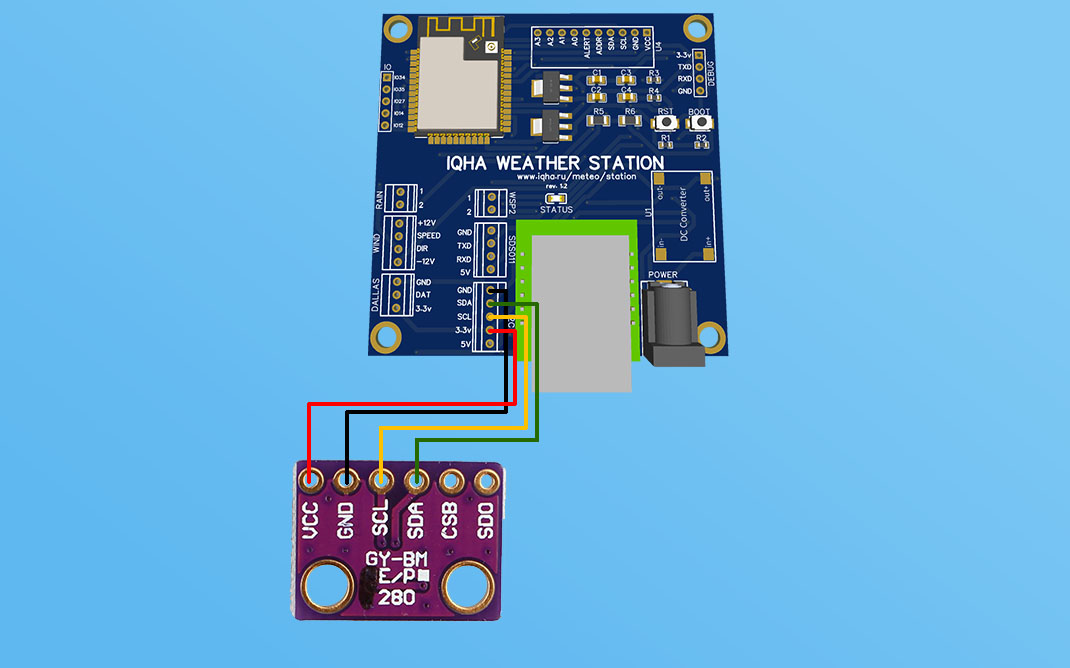

Подключение датчика BME280 к IQHA Weather Station осуществляется через i2c шину в следующей последовательности:
Обратите внимание что датчики BME280 бывают как на 5 вольт так и на 3.3 вольта, датчики которые устанавливаются в метеостанции идут на 3.3 вольта, соответственно схема подключения питания следующая:
В случае если Ваш датчик на 5 вольт тогда схема подключения следующая:
- GND с датчика на GND контроллера
- SDA с датчика на SDA контроллера
- SCL с датчика на SCL контроллера
Обратите внимание что датчики BME280 бывают как на 5 вольт так и на 3.3 вольта, датчики которые устанавливаются в метеостанции идут на 3.3 вольта, соответственно схема подключения питания следующая:
- VCC с датчика на 3.3v контроллера
В случае если Ваш датчик на 5 вольт тогда схема подключения следующая:
- VCC с датчика на 5V контроллера
